A193 B7 HEX HEAD BOLT
A193 B7 HEX HEAD BOLT Type:HEX HEAD BOLT Taille:DIN: M6~M64 ASME: 1/2"~2 1/2 »
A193 B7 HEX HEAD BOLT
1.what est l’A193 B7 HEX HEAD BOLT
La norme de l’A193 B7 HEX HEAD BOLT sont généralement disponibles dans une finition métallique simple et nue. Mais si l’acheteur l’exige, leA193 B7 HEX HEAD BOLTpeut être plaqué zinc, chaud-dip galvanisé, Xylan enduit, PTFE enduit. Revêtement de l’ASTMA193 B7 Attachescontribue à améliorer la résistance à la corrosion des attaches. CeASTM A193 Grade B7m Boulonssont couramment utilisés dans les matériaux de service à haute température moyenne de fixation. Ces boulons sont étanches à l’eau entre une plage de 50 °F à 900 °F et ils peuvent être éteints à des températures variant entre - 40 °F et 900 °F.
Spécifications ASTM 2.Related
ASTM A193 / A193M– 16 : Spécifications pour le boulonnage à haute température, avec des coefficients d’expansion comparables aux aciers inoxydables austenitiques
ASTM A1082 / A1082M – 16: Spécifications pour le durcissement des précipitations à haute résistance et le boulonnage en acier inoxydable duplex pour des applications à usage spécial
ASTM F2281: Spécifications pour les boulons en acier inoxydable et en alliage de nickel, les vis à capuchon Hex et les goujons, pour la résistance à la chaleur et la désignation des applications à haute température
ASTM A1014 / A1014M – 16: Spécifications pour le boulonnage de durcissement des précipitations (UNS N07718) pour le service à haute température
ASTM A962 / A962M– 16a : Spécifications des exigences courantes pour le boulonnage destiné à être utilisé à n’importe quelle température, de cryogénique à la gamme Creep
ASTM A638 / A638M: Spécifications pour les barres de superalloy de base de fer de durcissement des précipitations, forges, et stock de forgeage pour le service à haute température
3.ASTM A193 B7 Hex Bolt Dimension
**Toutes les mesures en millimètres**
TAILLE NOMINALE (D) | DIAMÈTRE DU CORPS | TÊTE THICKNEASTM A193 | ACRASTM A193 LES APPARTEMENTS | ACRASTM A193 CORNERS | ||||
|---|---|---|---|---|---|---|---|---|
D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
4.ASTM A193 Grade B7 Composition chimique
| Éléments | Gamme | Variation de produit, over or underB |
| Carbone | 0.37-0.49 %D | 0.02 % |
| Manganèse, max | 0.65-1.10 % | 0.04 % |
| Phosphore, max | 0.035 % | 0,005 % de plus |
| Soufre, max | 0.040 % | 0,005 % de plus |
| Silicium | 0.15 - 0.35 % | 0.02 % |
| Chrome | 0.75-1.20 % | 0.05 % |
| Molybdène | 0.15-0.25 % | 0.02 % |
Traitement thermique
B7 et B7M doivent être traités à la chaleur en désaltérant dans un milieu liquide et en tempérant. Pour les attaches B7M, le traitement thermique final, qui peut être l’opération de températion s’il est effectué à 1150 °F [620 °C] minimum, doit être effectué après toutes les opérations d’usinage et de formation, y compris le roulement du fil et tout type de coupe. La préparation de surface pour l’essai de dureté, l’évaluation non destructive, ou la tension de boulon ultrasonique est permise.
Sauf indication contraire, le matériau de catégorie B7 peut être traité thermiquement par le four, l’induction ou la méthode de résistance électrique.
Propriétés mécaniques ASTM A193 Grade B7 - Tailles métriques
| Diamètre mm | Température de températion min, °C | Tensile Strength min, MPa | Force de rendement, min, décalage de 0,2%, MPa | Élongation en 4D min, % | Réduction de la superficie, min, % | Dureté, max |
| M64 et moins | 593 | 860 | 720 | 16 | 50 | 321 HBW ou 35 HRC |
| sur M64 à M100 | 593 | 795 | 655 | 16 | 50 | 321 HBW ou 35 HRC |
| plus de M100 à M180 | 593 | 690 | 515 | 18 | 50 | 321 HBW ou 35 HRC |
Propriétés mécaniques ASTM A193 Grade B7 - Tailles de pouce
| Pouce de diamètre | Température de températion min, °C | Tensile Strength min, ksi | Force de rendement, min, décalage de 0,2%, ksi | Élongation en 4D min, % | Réduction de la superficie, min, % | Dureté, max |
| 2.5 et moins | 1100 | 125 | 105 | 16 | 50 | 321 HBW ou 35 HRC |
| plus de 2,5 à 4 | 1100 | 115 | 95 | 16 | 50 | 321 HBW ou 35 HRC |
| plus de 4 à 7 | 1100 | 100 | 75 | 18 | 50 | 321 HBW ou 35 HRC |
Marquage de boulon ASTM A193 Grade B7
| BPF B7 | Logo du fabricant « BPF » - Marquage de grade « B7 » |

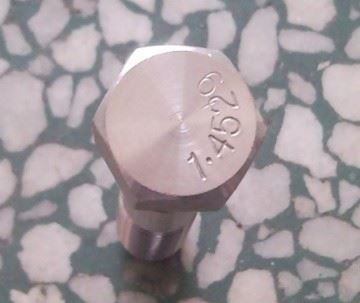

4. EXPOSITION DE PRODUITS
