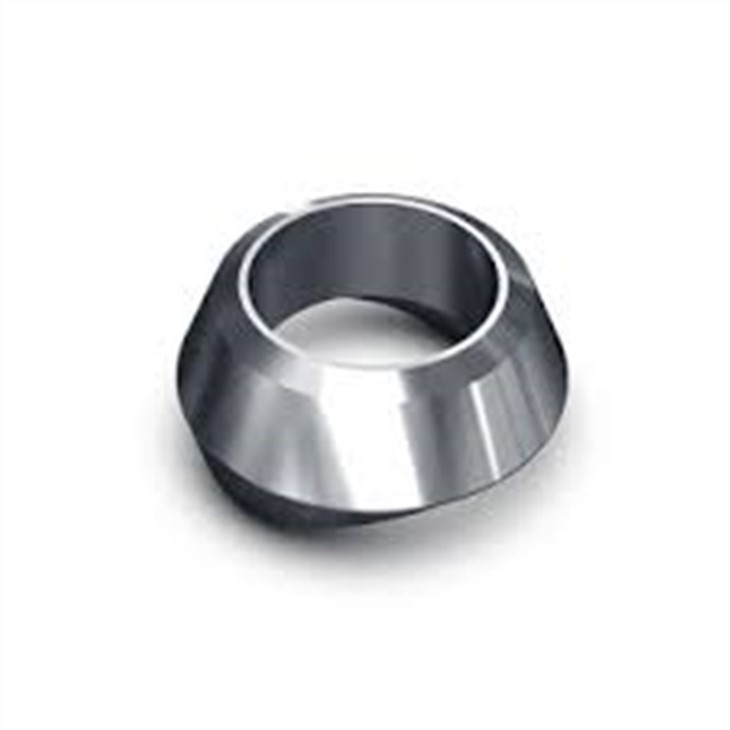

MSS SP 97 Weldolet
Un Weldolet est un raccord de branchement à souder bout à bout-
Taille (1/2" à 24")
Pression nominale (3000# ou 6000#)
Matériau : acier au carbone, acier inoxydable, alliage.
Zhengzhou Huitong Pipeline Equipment Co., Ltd. est l’un des principaux fabricants et fournisseurs de MSS SP 97 Weldolet en Chine. Nous vous invitons chaleureusement à acheter notre MSS SP 97 Weldolet. Notre usine accepte également les commandes personnalisées. Soyez libre de profiter de notre prix compétitif et de notre excellent service.
Prix MSS SP-97 Weldolet 2026|Tableau des tailles, guide des fournisseurs et des coûts
Le prix du MSS SP-97 Weldolet est généralement compris entre 2,5 et 85 $ par pièce en 2026, selon la taille, le matériau (acier au carbone, acier inoxydable, alliage) et la classe de pression. Les Weldolets sont largement utilisés pour les branchements dans les systèmes de tuyauterie de pétrole et de gaz, de pétrochimie et de centrales électriques en raison de leur haute résistance, de leur résistance aux fuites et de leur efficacité de soudure.
Gamme de prix MSS SP-97 Weldolet 2026
| Taille (branche x parcours) | Matériel | Classe de pression | Prix (USD/pièces) |
| 1/2" x 2" – 2" x 4" | Acier au carbone A105 | 3000# | $2.5 – $8 |
| 1/2" x 4" – 3" x 8" | Acier au carbone A105 | 3000# | $6 – $25 |
| 1" x 6" – 4" x 12" | Acier inoxydable 316L | 3000# | $12 – $65 |
| 2" x 8" – 6" x 16" | Duplex 2205 | 3000# | $35 – $120 |
| Grands formats personnalisés | Acier allié/forgé | 6000# | $80 – $250 |
Qu'est-ce que le MSS SP 97 Weldolet ?
Weldolet est une sortie de dérivation avec une connexion d'extrémité à souder bout à bout. Nous avons également l'olet de branchement à souder et l'olet d'extrémité filetée.
Weldolet est le plus courant de tous les raccords de dérivation et est soudé sur le tuyau de sortie. Les extrémités sont biseautées pour faciliter ce processus, et par conséquent le Weldolet est considéré comme un raccord à souder bout à bout-. Les Weldolet sont conçus pour minimiser les concentrations de contraintes et fournir un renforcement intégral.
Les Weldolets font partie de la « famille Olet » qui comprend Sockolet, Threadolet, Latrolet et Elbolet.
Matériaux typiques :
- ASTM A105 / A350 LF2 (acier au carbone)
- ASTM A182 F304 / F316 (Acier inoxydable)
- Duplex 2205 / Super Duplex 2507
- Aciers alliés pour-service à haute température
- Alliages de nickel
MSS SP-97, délivré par leSociété de normalisation des fabricants (MSS), qui définit les dimensions, les pressions nominales et les exigences de conception pour les raccords de dérivation intégralement renforcés.
ASTM A105 (également connu sous le nom d'ASME SA 105) couvre les composants de tuyauterie en acier au carbone forgé sans soudure destinés à être utilisés dans les systèmes sous pression à température ambiante et à température -plus élevée dans les systèmes sous pression. Il peut être fabriqué sur des brides, des raccords, des vannes et d'autres composants de tuyauterie conformément aux normes dimensionnelles telles que MSS, ASME, API, EN/BS, DIN.
Spécification du Weldolet MSS SP-97
| Taper | Weldolet |
| Taille | 1/8" à 24" (pour les tailles de tuyaux) |
| Standard | ASME, MSS SP97 |
| Compatibilité des normes | ASME B31.3 / B31.1 |
| Matériel | Acier au carbone : ASTM A105 Weldolet, A105N, A350LF2, |
| Acier inoxydable :ASTM A182 F304, F304L,F316,F316L, F317L, F321, F321H, F347, F347H, F310, F44F51,S31803, A182, F43,S32750 | |
| Tuyau de canalisation : ASTM A694 F42, F46, F52, F56, F60, F65, F70, | |
| Acier allié : A182 F12, F11, F22, F5, F9, F91, ECT | |
| Matériau spécial : Monel, Duplex SS, alliage, Inconel, 904L, etc. | |
| Type disponible | Weldolet, Threadolet, Sockolet |
| Application | Pétrole, industrie chimique, médecine, énergie électrique, astronautique, industrie de guerre, prévention des incendies, métallurgie, construction navale, gaz combustible, électricité nucléaire, construction urbaine,-eau chaude, protection de l'environnement, etc. |

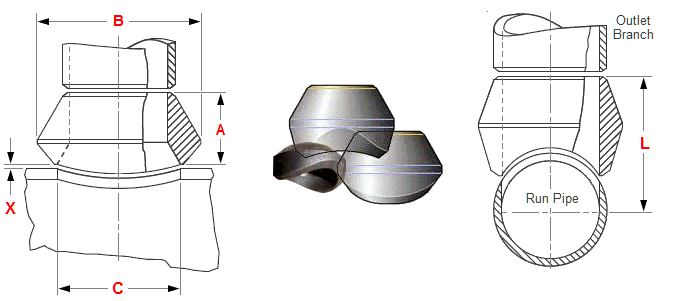

MSS SP-97 Weldolet Dimensions and Weight
| Nom. taille | Réduire la taille | Pleine grandeur | ||||||
| Dimension | A | B | poids | C | poids | |||
| - | mm | pouces | mm | pouces | kilos | mm | pouces | kilos |
| 1/8" | 16,00 | 5/8" | 16,00 | 5/8" | 0,04 | - | - | - |
| 1/4" | 16,00 | 5/8" | 16,00 | 5/8" | 0,04 | - | - | - |
| 3/8" | 19,00 | 3/4" | 19,00 | 3/4" | 0,07 | - | - | - |
| 1/2" | 19,00 | 3/4" | 24,00 | 15/16" | 0,08 | 16,00 | 5/8" | 0,07 |
| 3/4" | 22,00 | 7/8" | 30,00 | 1-3/16" | 0,12 | 20,50 | 13/16" | 0,12 |
| 1" | 27,00 | 1-1/16" | 36,50 | 1-7/16" | 0,22 | 26,00 | 1-1/32" | 0,18 |
| 1-1/4" | 32,00 | 1-1/4" | 44,50 | 1-3/4" | 0,36 | 35,00 | 1-3/8" | 0,32 |
| 1-1/2" | 33,50 | 1-5/16" | 51,00 | 2" | 0,45 | 41,00 | 1-5/8" | 0,36 |
| 2" | 38,00 | 1-1/2" | 65,00 | 2-9/16" | 0,08 | 52,50 | 2-1/16" | 0,70 |
| 2-1/2" | 41,50 | 1-5/8" | 76,00 | 3" | 1,15 | 62,00 | 2-7/16" | 1,10 |
| 3" | 44,50 | 1-3/4" | 93,50 | 3-11/16" | 1,80 | 78,00 | 3-1/16" | 1,70 |
| 3-1/2" | 47,50 | 1-7/8" | 101,50 | 4" | 2,50 | 90,50 | 3-9/16" | 2,25 |
| 4" | 51,00 | 2" | 120,50 | 4-3/4" | 2,90 | 101,50 | 4" | 3,05 |
| 5" | 57,00 | 2-1/4" | 141,00 | 5-9/l6" | 4,60 | 128,50 | 5-1/16" | 4,85 |
| 6" | 60,50 | 2-3/8" | 170,00 | 6-11/16" | 7,00 | 154,00 | 6-1/16" | 7,50 |
| 8" | 70,00 | 2-3/4" | 220,50 | 8-11/16" | 12,00 | 201,50 | 7-15/16" | 12,70 |
| 10" | 78,00 | 3-1/16" | 274,50 | 10-13/16" | 19,50 | 254,00 | 10" | 20,00 |
| 12" | 85,50 | 3-3/8" | 325,50 | 12-13/16" | 26,70 | 304,50 | 12" | 29,40 |
| 14" | 89,00 | 3-1/2" | 357,00 | 14-1/16" | 29,90 | 336,50 | 13-1/4" | 31,80 |
| 16" | 93,50 | 3-11/16" | 408,00 | 16-1/16" | 34,00 | 387,50 | 15-1/4" | 41,70 |
| 18" | 101,50 | 4" | 459,00 | 18-1/16" | 44,00 | 438,00 | 17-1/4" | 56,70 |
| 20" | 114,50 | 4-1/2" | 510,00 | 20-1/16" | 53,50 | 489,00 | 19-1/4" | 79.3 |
| 24" | 124,00 | 4-7/8" | 611,00 | 24-1/16" | 99,70 | 590,50 | 23-1/4" | 127,00 |
Pression nominale (classe)
- 3000# (le plus courant)
- 6000# (haute pression)
- 9000# (applications spéciales)
Weldolet contre Sockolet contre Threadolet
| Fonctionnalité | Weldolet | Prise | Filetage |
| Connexion | Soudure bout à bout | Soudure emboîtement | Fileté |
| Pression nominale | Haut | Moyen | Faible à moyen |
| Risque de fuite | Très faible | Faible | Moyen |
| Installation | Soudure requise | Plus facile | Rapide |
| Application | Pétrole et gaz, haute pression | Tuyauterie industrielle | Lignes de services publics |
Weldolet vs T-shirt traditionnel
| Fonctionnalité | Weldolet | Té de tuyau |
| Poids | Léger | Lourd |
| Coût | Baisse globale | Plus haut |
| Répartition des contraintes | Optimisé | Standard |
| Fabrication | Plus rapide | Plus de soudure |
| Renforcement | Intégré-dans | Obligatoire séparément |
👉 Weldolet est souvent préféré dans les systèmes de tuyauterie modernes à haute pression-, car il réduit le coût des matériaux et le temps de fabrication.
Applications du MSS SP-97 Weldolet
Industrie pétrolière et gazière
Utilisé dans : Oléoducs de pétrole brut ; Systèmes de transport de gaz ; Plateformes offshore ; Lignes de traitement de raffinerie
Usines pétrochimiques
Utilisé dans : Systèmes de tuyauterie de réacteur ; Traitement des hydrocarbures ; Conduites de transfert chimique à haute-pression
Production d'énergie
Applications : Tuyauterie de chaudière ; Systèmes de distribution de vapeur ; Conduites de surchauffeur-à haute température
Industrie chimique
Convient pour : Conduites d'acide ; Transfert de fluide corrosif ; Réacteurs à haute-pression
Étude de cas : Weldolet pour la prévention des pannes de plateformes offshore
Un projet offshore en mer du Nord a remplacé les tés traditionnels par des soudures MSS SP-97 dans les conduites de gaz à haute pression.
Résultat:
Réduction de 30 % des heures de soudage
Résistance à la fatigue améliorée
Coût d’inspection de maintenance réduit
Pourquoi les ingénieurs préfèrent le Weldolet au Tee
Dans les projets réels de conception de tuyauterie, les ingénieurs remplacent souvent les tés forgés par des soudures pour les raisons suivantes :
- Chute de pression plus faible
- Temps de soudage réduit
- Moins de consommation de matériaux
- Meilleure répartition des contraintes dans l'analyse par éléments finis (FEA)
Problème de soudage courant dans le cas d'installation du Weldolet
Problème:
Des fissures apparaissent au niveau du branchement après les tests hydrauliques.
Causes profondes :
Mauvaise pénétration de la soudure
Inadéquation du matériau de remplissage
Contrainte résiduelle élevée
Manque de préchauffage dans les systèmes en acier au carbone
Solution:
Utilisez le mastic ER70S-6 pour l'acier au carbone
ER316L pour systèmes en acier inoxydable
Préchauffage contrôlé (100-200 degrés pour l'acier au carbone épais)
Traitement thermique après soudage (PWHT) si nécessaire
Effectuer MT/PT sur la région du pied de soudure
Normes connexes
- ASME B16.11(pour comparaison douille/raccords filetés)
- ASME B31.3 (conception de tuyauterie de procédé)
- ASTMA105/ A182 (spécifications des matériaux)
- MSS SP-97(norme de conception pour les Weldolets)
FAQ :
Q1 : Quel est le prix du MSS SP-97 Weldolet en 2026 ?
R : Le prix varie de 2,5 $ à 85 $ par pièce, selon la taille, le matériau et la classe de pression.
Q2 : Weldolet vs Tee, quel est le meilleur ?
R : Le Weldolet est plus léger, moins cher et plus facile à installer, tandis que les tés sont plus solides mais plus chers et plus lourds. Weldolet est préféré dans la conception de tuyauterie moderne.
Q3 : Dans quelle classe de pression le MSS SP-97 Weldolet est-il disponible ?
R : Les classes standard incluent 3 000 #, 6 000 # et 9 000 #, en fonction des exigences de l'application et de la conception.
Q4 : Comment Weldolet est-il installé ?
R : Il est soudé directement sur le tuyau de passage à l'aide d'un soudage à pénétration complète, suivi d'un soudage de tuyaux de dérivation conformément aux exigences de l'ASME B31.3.
Q5 : Pourquoi le Weldolet se fissure-t-il parfois au niveau de la soudure ?
R : Généralement dû à une fatigue thermique ou à un renforcement inapproprié. Assurez-vous que votre soudeur utilise la procédure correcte (WPS) et que le Weldolet correspond au programme de tuyaux pour éviter les différences d'épaisseur de paroi.
Q6 : Quelle est la différence entre Weldolet et Sockolet ?
Weldolet est une soudure bout à bout ; Sockolet est une douille-soudée.
À propos de Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE est un-stockiste et exportateur bien connu. Nous sommes un fournisseur de matériaux en alliages d'acier inoxydable/carbone/nickel avec une expérience d'exportation de 15+. Nous fournissons non seulement des tuyaux, des plaques, des barres rondes, mais également des raccords de tuyauterie, des brides, etc. Contactez-nous pour plus d'informations et tarifs gratuitement.
✅ISO 9001:2015
✅MTC 10204 3.1 3.2
✅100% PMI (identification positive des matériaux)
✅Test par ultrasons (selon ASME VIII)
✅Inspection tierce-(SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
