Qu'est-ce que la norme ASME B16.9 ?

En ce qui concerne les raccords à souder bout à bout fabriqués en usine, il existe des normes spécifiques qui doivent être respectées lors de la fabrication. La norme ASME B 16.9 est l'une des normes communes pour les raccords de tuyauterie à souder bout à bout. Cette spécification est conçue pour les raccords soudés bout à bout appliqués dans les canalisations de construction industrielle. Y compris le coude, le té, la croix, le capuchon, le réducteur, etc.

L'ASME B 16.9 est défini par l'American Society of Mechanical Engineers. B 16.9 fait référence aux raccords à souder bout à bout fabriqués en usine. ASME B 16.9 régit la portée, les pressions nominales, la taille, le marquage, le matériau, les dimensions de montage, les contours de surface, la préparation finale, les tests d'épreuve de conception, les tests de production et les tolérances. Cette normalisation garantit que les raccords sont produits conformément à la portée et aux spécifications, ce qui facilite l'intégration de nouvelles pièces aux pièces existantes et garantit la sécurité, la résistance et la stabilité.

Le soudage bout à bout peut être un processus automatisé ou manuel, utilisé pour attacher des pièces de métal ensemble. Les raccords forgés à souder bout à bout sont généralement assez simples; ils sont conçus pour pouvoir être soudés directement sur un autre raccord. Dans cet esprit, cependant, ils doivent être développés selon certaines normes, afin qu'ils puissent s'adapter correctement à d'autres raccords. Les types de raccords à souder bout à bout peuvent inclure des coudes, des capuchons, des tés, des réducteurs et des sorties.

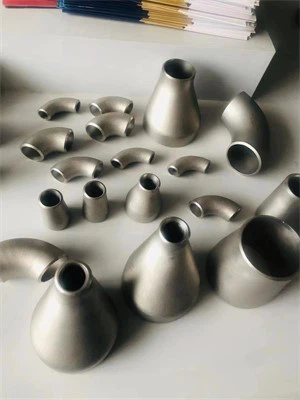

Les raccords de tuyauterie ANSI b16.9 sont fabriqués à partir de différents matériaux tels que les 304, 316, 310, 403 et leurs différentes versions en carbone également. Les raccords à souder bout à bout 304 sont les plus couramment utilisés en raison de leur faible coût, de leur haute résistance et de leurs températures de fonctionnement élevées parmi les qualités de matériaux ASME B16.9. L'utilisation du raccord est observée dans différentes applications industrielles. La résistance des raccords varie de 205 MPa à la limite d'élasticité minimale pour les nuances 304, 316 et supérieures pour les types d'acier au carbone. Les raccords en acier inoxydable ASME B16.9 sont utilisés dans les applications domestiques telles que les conduites d'eau et les applications commerciales et industrielles telles que la marine, l'eau de mer, le nucléaire et la pétrochimie. Les raccords ANSI B16.9 varient en types tels que les coudes, les raccords, les coudes, les capuchons et les tés. Les différents matériaux sont utilisés à des fins différentes.
