Types de brides

Types de brides

Comme déjà décrit précédemment, les types de brides ASMEB16.5 les plus utilisés sont: WeldingNeck, SlipOn, SocketWeld, LapJoint, Bride filetée et aveugle. Vous trouverez ci-dessous une brève description et une définition de chaque type, complétée par une image détaillée.

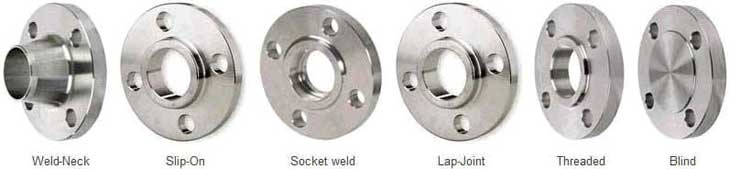

Types de brides les plus courants

Bride de cou de soudure

Les brides de col de soudage sont faciles à reconnaître au long moyeu conique, qui passe progressivement à l'épaisseur de la paroi d'un tuyau ou d'un raccord.

Le long moyeu conique fournit un renfort important pour une utilisation dans plusieurs applications impliquant des températures haute pression, sous zéro et / ou élevées. La transition douce de l'épaisseur de la bride à l'épaisseur de la paroi du tuyau ou du raccord effectuée par le cône est extrêmement bénéfique, dans des conditions de flexion répétée, provoquées par l'expansion de la ligne ou d'autres forces variables.

Ces brides sont alésées pour correspondre au diamètre intérieur du tuyau ou du raccord d'accouplement, de sorte qu'il n'y aura aucune restriction du débit du produit. Cela empêche la turbulence au niveau du joint et réduit l'érosion. Ils fournissent également une excellente répartition des contraintes à travers le moyeu conique et sont facilement radiographiés pour la détection des défauts.

Ce type de bride sera soudé à un tuyau ou à un raccord avec une seule pénétration complète, Vweld (Buttweld).

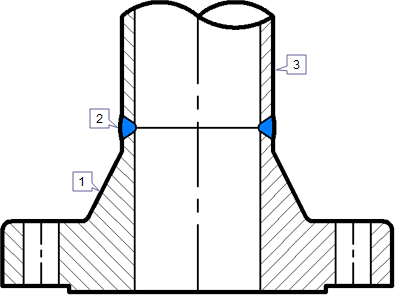

Détails de la bride de cou de soudure

1. Bride à collerette à souder2. Soudure bout à bout
3. Tuyau ou raccord

Bride coulissante

La résistance calculée d'une bride SlipOn sous pression interne est de l'ordre des deux tiers de celle des brides Welding Neck, et leur durée de vie en fatigue est d'environ un tiers de celle de ces dernières.

Le raccordement avec le tuyau se fait avec 2 soudures d'angle, aussi bien à l'extérieur qu'à l'intérieur de la bride.

La mesure X sur l'image, sont approximativement:
Épaisseur de paroi du tuyau + 3 mm.

Cet espace est nécessaire, pour ne pas endommager la face de la bride, pendant le processus de soudage.

Un inconvénient de la bride est que ce principe doit toujours d'abord être soudé, puis juste un raccord. Une combinaison de bride et de coude ou de bride et de té n'est pas possible, car les raccords nommés n'ont pas d'extrémité droite, qui glissent complètement dans la bride SlipOn.

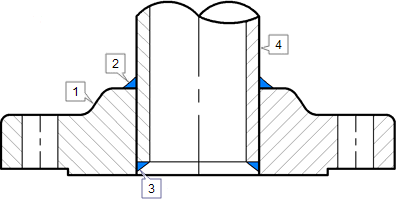

Détails de la bride Slip On

1. Bride coulissante2. Soudure remplie à l'extérieur
3. Soudure remplie à l'intérieur4. Tuyau

Bride à souder

Les brides SocketWeld ont été initialement développées pour une utilisation sur des tuyauteries haute pression de petite taille. Leur résistance statique est égale à celle des brides SlipOn, mais leur résistance à la fatigue est 50% supérieure à celle des brides SlipOn à double soudure.

Le raccordement avec le tuyau se fait avec 1 soudure d'angle, à l'extérieur de la bride. Mais avant le soudage, un espace doit être créé entre la bride ou le raccord et le tuyau.

ASME B31.1 1998127.3 Préparation pour le soudage (E) Socket Weld Assembly dit:
Lors de l'assemblage du joint avant le soudage, le tuyau ou le tube doit être inséré dans la douille à la profondeur maximale, puis retiré à environ 1/16" (1,6 mm) du contact entre l'extrémité du tuyau et l'épaulement du prise.

Le but du jeu de fond dans une soudure par emboîtement est généralement de réduire la contrainte résiduelle à la racine de la soudure qui pourrait se produire pendant la solidification du métal de soudure. L'image vous montre la mesure X pour l'écart d'expansion.

L'inconvénient de cette bride est juste le jeu, qu'il faut faire. Par les produits corrosifs, et principalement dans les systèmes de tuyaux en acier inoxydable, la fissure entre le tuyau et la bride peut entraîner des problèmes de corrosion. Dans certains processus, cette bride n'est pas non plus autorisée. Je ne suis pas un expert en la matière, mais sur Internet, vous trouverez de nombreuses informations sur les formes de corrosion.

Aussi pour cette bride compte, ce principe doit toujours d'abord être soudé, puis juste un raccord.

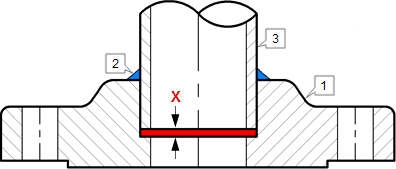

Détails de la bride de soudure de douille

1. Bride à souder2. Soudure remplie3. Tuyau
X= Écart d'expansion

Bride de joint à recouvrement

Les brides de joint à recouvrement ont toutes les mêmes dimensions communes que toute autre bride nommée sur cette page, mais elles n'ont pas de face surélevée, elles sont utilisées en conjonction avec une extrémité de tronçon de joint à recouvrement&'.

Ces brides sont presque identiques à une bride SlipOn à l'exception d'un rayon à l'intersection de la face de bride et de l'alésage pour recevoir la partie à bride de l'extrémité de bout.

Leur capacité de maintien en pression est peu, voire nulle, meilleure que celle des brides SlipOn et la résistance à la fatigue de l'assemblage n'est que d'un dixième de celle des brides Welding Neck.

Ils peuvent être utilisés à toutes les pressions et sont disponibles dans une gamme complète de dimensions. Ces brides glissent sur le tuyau et ne sont ni soudées ni fixées d'une autre manière. La pression de boulonnage est transmise au joint par la pression de la bride contre l'arrière du recouvrement de tuyau (bout de bout).

Les brides LapJoint présentent certains avantages particuliers:

• La liberté de pivoter autour du tuyau facilite l'alignement des trous de boulons de bride opposés.

• Le manque de contact avec le fluide dans le tuyau permet souvent l'utilisation de brides en acier au carbone bon marché avec un tuyau résistant à la corrosion.

• Dans les systèmes qui s'érodent ou se corrodent rapidement, les brides peuvent être récupérées pour être réutilisées.

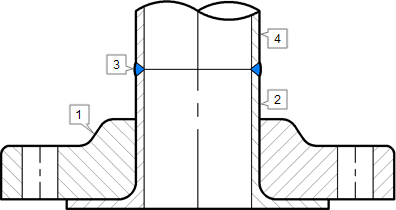

Détails de la bride de joint à recouvrement

1. Bride de joint à recouvrement2. Extrémité du talon
3. Soudure bout à bout4. Tuyau ou raccord

Extrémité du talon

Une extrémité de tronçon sera toujours utilisée avec une bride LapJoint, comme bride d'appui.

Ces raccords à bride sont appliqués, dans des applications basse pression et non critiques, et constituent une méthode de bridage bon marché.
Dans un système de tuyaux en acier inoxydable, par exemple, une bride en acier au carbone peut être appliquée, car elles ne sont pas en contact avec le produit dans le tuyau.

Les bouts d'extrémité sont disponibles dans presque tous les diamètres de tuyau. Les dimensions et les tolérances dimensionnelles sont définies dans la norme ASME B.16.9. Les embouts (raccords) légers et résistants à la corrosion sont définis dans le MSS SP43.

Bride de joint à recouvrement avec extrémité tronquée

Bride filetée

Les brides filetées sont utilisées pour des circonstances particulières, leur principal avantage étant qu'elles peuvent être fixées au tuyau sans soudure. Parfois, une soudure d'étanchéité est également utilisée en conjonction avec la connexion filetée.

Bien qu'ils soient toujours disponibles dans la plupart des tailles et des pressions nominales, les raccords vissés sont aujourd'hui utilisés presque exclusivement dans des tuyaux de plus petite taille.

Une bride ou un raccord fileté ne convient pas pour un système de tuyauterie à paroi mince, car il est impossible de couper un filetage sur un tuyau. Ainsi, une épaisseur de paroi plus épaisse doit être choisie ... qu'est-ce qui est plus épais?

Le guide de tuyauterie ASME B31.3 dit:
Lorsque le tuyau en acier est fileté et utilisé pour le service de vapeur au-dessus de 250 psi ou pour le service d'eau au-dessus de 100 psi avec des températures d'eau supérieures à 220 ° F, le tuyau doit être sans soudure et avoir une épaisseur au moins égale à l'annexe 80 de la norme ASME B36.10.

Détails de la bride filetée

1. Bride filetée2. Fil3. Tuyau ou raccord

Bride aveugle

Les brides aveugles sont fabriquées sans alésage et utilisées pour obturer les extrémités de la tuyauterie, des vannes et des ouvertures des appareils sous pression.

Du point de vue de la pression interne et du chargement des boulons, les brides borgnes, en particulier dans les grandes tailles, sont les types de brides les plus sollicitées.

Cependant, la plupart de ces contraintes sont des types de flexion près du centre, et comme il n'y a pas de diamètre intérieur standard, ces brides conviennent aux applications à température de pression plus élevée.

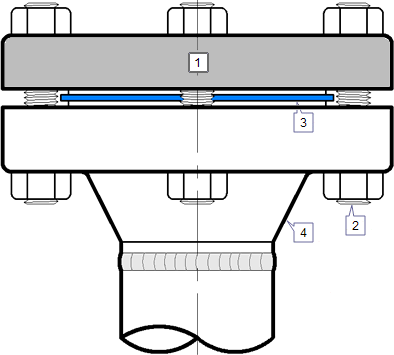

Détails de la bride aveugle

1. Bride aveugle2. Boulon de goujon3. Joint4. Autre bride
