13 types de brides utilisées dans la tuyauterie
13 types principaux : col à souder (WN), col à souder long (LWN), à enfiler-On (SO), fileté, soudure à emboîtement (SW), joint à recouvrement (LJ), aveugle, nipoflange, orifice, réducteur, expanseur, anneau pivotant et Weldoflange. La norme principale estASME B16.5(NPS ½–24") avec des classes de pression de 150 à 2 500.
TYPES DE BRIDES STANDARD
Le type de bride à utiliser pour une application de tuyauterie dépend principalement de la résistance requise pour le joint à bride. Les brides sont utilisées, en alternative aux raccords soudés, pour faciliter les opérations de maintenance (un joint à bride peut être démonté rapidement et facilement).
Passons maintenant au sujet en montrant les principaux types de brides avec des images.
BRIDE DE COL À SOUDER
.
Une bride à souder ("WN") comporte un long moyeu conique qui peut être soudé avec un tuyau.
Ce type de bride est normalement utilisé dans les applications à haute-pression et hautes/basses températures qui nécessitent un écoulement sans restriction du fluide transporté par le système de tuyauterie (l'alésage de la bride correspond à l'alésage du tuyau).
L'absence de chutes de pression évite les effets négatifs tels que la turbulence et l'érosion/corrosion des métaux à proximité des joints à brides.
Le moyeu conique permet une répartition douce des contraintes mécaniques entre le tuyau et la bride à collerette à souder et facilite l'exécution d'inspections radiographiques pour détecter d'éventuelles fuites et défauts de soudage.
La dimension de la bride (NPS et le programme de tuyauterie) doit correspondre à la dimension du tuyau de raccordement.
Une bride à col soudé est reliée à un tuyau par une seule soudure bout à bout en forme de V à pénétration complète. Les dimensions et les poids des brides à souder ASME sont indiqués dans cet article.
Bride à LONG COL À SOUDER
Les brides à col soudé long (« LWN ») sont similaires aux brides à col soudé, à l'exception du fait que le col (moyeu conique) est allongé et agit comme une extension d'alésage.
Les brides à col soudé long sont généralement utilisées sur les cuves, les colonnes ou les fûts. Ces types de brides sont également disponibles dans les types à canon lourd (HB) et à canon égal (E).
BRIDE À GLISSER

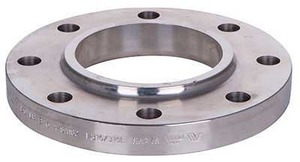

Une bride à enfiler-est reliée au tuyau ou aux raccords par deux soudures d'angle, une exécutée à l'intérieur et une à l'extérieur de la cavité de la bride.
La taille de l'alésage d'une bride à enfiler-est supérieure au diamètre extérieur du tuyau de raccordement, car le tuyau doit glisser à l'intérieur de la bride pour être connecté par l'exécution d'une soudure d'angle.
Les brides à enfiler-sont également définies comme « brides à moyeu » et elles sont faciles à reconnaître en raison de leur forme mince et compacte.
Les dimensions et poids des brides à enfiler-ANSI/ASME sont disponibles sur cette page.
COL À SOUDER VS BRIDE À GLISSER
Les joints à brides réalisés avec des brides à enfiler-sont, à long terme, un peu plus fragiles que les connexions réalisées avec des brides à collerette à souder (dans des conditions de service similaires). Cela semble dû aux faits suivants :
-
une bride à collerette à souder comporte un moyeu conique, absent dans une bride à souder à emboîtement, qui répartit plus uniformément la contrainte mécanique entre le tuyau et la bride
-
un joint à collerette à souder comme une seule zone de soudage au lieu de deux (bride à souder).
Un autre avantage de la bride à souder est qu'elle peut être raccordée soit à des tuyaux, soit à des raccords, alors que les brides à emboîtement à souder conviennent uniquement aux tuyaux.
BRIDE FILETÉE
Les brides filetées sont reliées aux tuyaux en vissant le tuyau (qui a un filetage mâle, généralement NPT selon ASME B1.20.1) sur la bride, sans soudures (dans certains cas, cependant, de petites soudures sont appliquées pour augmenter la résistance de la connexion).
Les brides filetées sont disponibles dans des tailles allant jusqu'à 4 pouces et dans plusieurs pressions nominales. Cependant, elles sont principalement utilisées pour des canalisations de petite taille dans des applications à basse pression et à basse -température, comme les services publics d'eau et d'air.
Les brides filetées sont également obligatoires dans les zones explosives, telles que les stations-service et les usines, car la réalisation de connexions soudées dans de tels environnements serait dangereuse.
Consultez cet article, pour connaître les dimensions des brides filetées ANSI/ASME.
BRIDE À SOUDER À DOUILLE
.
Selon ASME B31.1, pour réaliser un raccordement à bride utilisant une bride à souder, le tuyau doit d'abord être inséré dans l'emboîture de la bride jusqu'à ce qu'il atteigne le bas de la bride, puis il doit être soulevé de 1,6 mm et enfin soudé.
Cet espace doit être laissé pour permettre un positionnement correct du tuyau à l'intérieur de l'emboîture à bride après la solidification de la soudure.
Les brides à souder à emboîtement sont utilisées pour les canalisations de petite taille-et à haute-pression qui ne transfèrent pas de fluides hautement corrosifs.
Cela est dû au fait que ces types de brides sont sujets à la corrosion dans la zone d'espace entre l'extrémité du tuyau et l'épaulement de l'emboîture.
Leur résistance statique des brides à souder par emboîtement est similaire à celle des brides à glissement, mais leur résistance à la fatigue est plus élevée en raison de la présence d'une seule soudure d'angle au lieu d'une double.
Les tailles et les poids des brides à souder-à emboîtement (ASME/ANSI) sont indiqués ici.
BRIDE DE JOINT À RECOUVREMENT
Les brides à recouvrement présentent une face plate et sont toujours utilisées conjointement avec une extrémité tronquée.
Les brides à recouvrement ressemblent, en forme, à des brides à enfiler-, à l'exception du rayon au croisement de la face de la bride et de l'alésage pour accueillir la partie à bride de l'extrémité du tronqué.
Une bride à recouvrement glisse sur le tuyau et repose à l'arrière de l'extrémité du raccord et les deux sont maintenus ensemble par la pression des boulons.
L'utilisation de brides à recouvrement en combinaison avec des embouts est une solution rentable pour les canalisations en acier inoxydable ou en alliage de nickel, car le matériau de la bride à recouvrement peut être d'une qualité inférieure (généralement de l'acier au carbone) que le matériau de l'embout (qui doit correspondre à la qualité du tuyau, comme en contact avec le fluide transporté).
Cette disposition présente donc ces deux avantages :
-
réduit le coût global des joints à brides du pipeline, car l'utilisation de matériaux de qualité supérieure est minimisée ;
-
les opérations de boulonnage sont simplifiées, car la bride du joint à recouvrement peut être tournée autour du tuyau pour faciliter l'alignement des boulons.
Les dimensions et poids des brides à recouvrement sont indiqués dans cet article.
BRIDE AVEUGLE
Contrairement à tous les types de brides vus ci-dessus, les brides aveugles n'ont pas de trou central et sont utilisées pour obstruer ou sceller une canalisation, une vanne/un récipient sous pression et bloquer l'écoulement du fluide.
Les brides pleines doivent résister à des contraintes mécaniques remarquables dues à la pression du système et aux forces de boulonnage requises.
Les brides aveugles permettent un accès facile au pipeline, car elles peuvent être facilement déboulonnées pour permettre à l'opérateur d'exécuter des activités à l'intérieur de l'extrémité terminale du tuyau (c'est également la raison pour laquelle le type à bride aveugle est parfois utilisé comme trou d'homme pour les récipients sous pression).
Il est peut-être intéressant d’observer que, même si ce type de brides est plus facile à fabriquer, elles sont vendues à un coût moyen par kilogramme supérieur à celui des autres types de brides.
Reportez-vous à cet article pour en savoir plus sur les dimensions des brides aveugles parANSI/ASME B16.5.
TYPES SPÉCIAUX DE BRIDES
NIPOFLANGE
Une Nipoflange est utilisée pour les canalisations de dérivation à 90 degrés et est un produit fabriqué en combinant une bride à souder avec un Nipolet forgé.
Cependant, une Nipoflange est une seule pièce solide d'acier forgé et non deux produits différents soudés ensemble.
Pour installer une Nipoflange, le personnel de tuyauterie doit souder la partie Nipolet de l'appareil sur le tuyau de passage et boulonner la partie à bride sur la bride du tuyau ramifié.
Les Nipoflanges sont disponibles dans différents matériaux, tels que l'acier au carboneASTMA105(service à haute-température), ASTM A350 (acier au carbone à basse-température), ASTM A182 (nuances d'acier inoxydable, y compris duplex et super duplex) et alliages de nickel (Inconel, Incoloy, Hastelloy, etc.).
Les Nipoflanges sont également fabriquées dans la variante renforcée, qui présente une résistance mécanique supplémentaire par rapport à une Nipoflange standard.
BRIDE À SOUDER
Une Weldoflange est conceptuellement similaire à une Nipoflange, dans la mesure où elle est une combinaison d'une bride à col soudé et d'un raccord de dérivation (un Weldolet dans ce cas). Les brides à souder sont fabriquées à partir d'une seule pièce d'acier forgé solide, et non en soudant des pièces séparées ensemble.
ELBOFLANGE ET LATROFLANGE
D'autres types moins courants d'Olets à bride sont ce qu'on appelle -Elboflange (une combinaison d'une bride et d'un Elbolet) et "Latroflange" (une combinaison d'une bride avec un Latrolet). Les brides Elbo sont utilisées pour ramifier un pipeline à 45 degrés.
BRIDE PIVOTANTE
Les brides à anneau pivotant facilitent l'alignement des trous de boulons entre les deux brides d'accouplement, une caractéristique utile dans de nombreuses circonstances, telles que l'installation de pipelines de grand diamètre, de pipelines sous-marins et offshore, de canalisations en eaux peu profondes et dans des environnements similaires. Les brides pivotantes conviennent au pétrole, au gaz, aux hydrocarbures, à l'eau, aux produits chimiques et à d'autres fluides exigeants dans les applications pétrochimiques et de gestion de l'eau.
Dans le cas d'un pipeline de grand diamètre, par exemple, le tuyau est équipé, à une extrémité, d'une bride à col soudé standard et d'une bride pivotante à l'autre extrémité : en tournant simplement la bride pivotante sur le tuyau, les opérateurs peuvent obtenir un alignement parfait des trous de boulons de manière plus simple et plus rapide.
Les principales normes pour les brides à anneau pivotant sont ASME/ANSI, DIN, BS, EN, ISO, etc. La norme la plus courante pour les applications pétrochimiques est ANSI/ASME B16.5 ou ASME B16.47.
Les brides pivotantes sont disponibles dans toutes les formes standard de brides courantes, c'est-à-dire à souder-col, à enfiler-on, à recouvrement-joint à souder, etc., dans toutes les qualités de matériaux et dans une large gamme dimensionnelle (les tailles peuvent varier de 3/8" à 60" et la pression nominale de 150 à 2500).
Les brides pivotantes peuvent être fabriquées en acier au carbone (ASTM A105), en acier allié (ASTM A182 F1, A182 F5, A182 F9, A182 F91) et en acier inoxydable (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L).
BRIDE EXPANSIBLE ("EXPANDER")
Les brides expansibles, ou « brides expansibles », sont utilisées pouraugmenter le diamètre du pipelined'un point spécifique à un autre ou pour connecter des tuyaux à d'autres dispositifs mécaniques tels que des pompes, des compresseurs et des vannes qui ont des tailles d'entrée différentes.
La bride expansible représentée sur l'image est une bride à col soudé avec un alésage plus grand sur l'extrémité sans bride-.
Des brides expansibles peuvent être utilisées pour augmenter l'alésage du tuyau.seulement d'une ou deux tailles maximum et pas plus(exemple : de 2 à 3 ou maximum 4 pouces).
Les brides expansibles sont une solution moins chère (et plus légère) par rapport à la combinaison d'un réducteur à souder bout à bout et d'une bride standard (qui est la solution standard pour les augmentations d'alésage de tuyaux supérieures à 2 tailles).
Les matériaux les plus courants pour les brides expansibles sont A105 (acier au carbone à haute température), A350 (LTCS) et ASTM A182 (acier inoxydable et supérieur).
Les pressions nominales et les dimensions des brides expansibles sont conformes à la spécification ANSI/ASME B16.5 et sont disponibles avec face surélevée ou plate (RF, FF).
Le dessin d'une bride expansible ASME.
BRIDE RÉDUCTRICE ("RÉDUCTEUR")
Les brides de réduction, autrement appelées brides de réduction, ont une fonction opposée à celle des brides d'expansion vues ci-dessus, c'est à direils sont utilisés pour diminuer le diamètre d'un pipeline.
L'alésage du tube de passage peut être réduit en toute sécurité de seulement 1 ou 2 tailles (sinon, une solution basée sur la combinaison d'un réducteur à souder bout à bout et d'une bride standard doit être utilisée).
Les brides de réduction sont disponibles dans la plupart des tailles et qualités de matériaux, et ne sont généralement pas disponibles en stock.
Les brides de réduction suivent les mêmes considérations en termes de spécifications, de tailles et de qualités de matériaux que les brides d'expansion.
Référence du marché des prix de l’acier 2026
| Type de bride | Taille | Matériel | Fourchette de prix (USD/pièce) |
| Col à souder WN | 2" Classe 150 | Acier au carbone A105 | $3.50 – $8.00 |
| Col à souder WN | 6" Classe 300 | Acier au carbone A105 | $35 – $65 |
| Col à souder WN | 12" Classe 600 | Acier au carbone A105 | $180 – $320 |
| Enfiler-Sur SO | 4" Classe 150 | Acier au carbone A105 | $8 – $18 |
| Enfiler-Sur SO | 4" Classe 150 | SS 304 | $22 – $45 |
| Aveugle BL | 6" Classe 150 | Acier au carbone A105 | $25 – $55 |
| Aveugle BL | 6" Classe 150 | Acier inoxydable 316L | $80 – $150 |
| SW de soudure de prise | 2" Classe 3000 | Acier au carbone A105 | $5 – $12 |
| THD fileté | 1" Classe 150 | Acier au carbone A105 | $3 – $7 |
| Joint à recouvrement LJ | 4" Classe 150 | Acier au carbone A105 | $12 – $28 |
| Duplex WN | 4" Classe 150 | F51 (2205) | $85 – $160 |
| Acier allié WN | 6" Classe 600 | F11/F22 | $120 – $250 |
Les prix sont à titre indicatif seulement. Veuillez me faire savoir le type de bride, la taille, la pression nominale et la quantité dont vous avez besoin, et je vous fournirai undevis gratuittout de suite!
FAQ :
1. Quels sont les types de brides les plus couramment utilisés dans les systèmes de tuyauterie ?
Les types les plus courants incluent les brides à enfiler-(SO), à col soudé (WN), aveugles, à douille soudée (SW), filetées et à joint à recouvrement. Chacun répond à une exigence spécifique de pression et de température. Pour les applications à haute-pression, les brides à col soudé constituent la norme de l'industrie, tandis que les brides aveugles sont essentielles pour sceller les extrémités des tuyaux ou les ouvertures des récipients sous pression.
2. Pourquoi mon raccord à bride fuit-il ?
R : Selon les commentaires de la communauté des ingénieurs sur Reddit, 90 % des fuites proviennent d'une précharge inégale des boulons ou d'une mauvaise sélection de joints.
3. Comment puis-je déterminer si j'ai besoin d'une bride de classe 150 ou de classe 300 ?
R : Cela dépend de la pression de conception. Par exemple, une bride de classe 150 a une pression nominale d'environ 264 psig à 185 degrés F. Si vous utilisez un matériau de joint souple, il est recommandé de sélectionner une classe supérieure pour garantir une force d'étanchéité uniforme.
4. Bride à souder ou bride à glissement -bride : quel est le meilleur pour la haute pression ?
Les brides Weld Neck (WN) sont supérieures pour les environnements à haute-pression et températures extrêmes-. Contrairement aux brides Slip-On, les brides WN comportent un moyeu conique qui fournit un renforcement structurel et répartit les contraintes.
5. Quels sont les inconvénients des brides filetées ?
Le principal inconvénient des brides filetées est leur sensibilité aux fuites dans les systèmes présentant des vibrations élevées, des cycles thermiques ou des pressions élevées. Ils sont strictement limités aux applications à basse-pression et basse-température (par exemple, les services publics d'eau ou d'air).
6. Quel est le prix moyen des brides en acier inoxydable par kg ?
Le prix des brides en acier inoxydable (par exemple,ASTMA182F304/316L) varie généralement entre 3,50 et 7,00 dollars par kg, selon le marché mondial du nickel et du molybdène. Les pièces forgées sur mesure, les pressions nominales élevées- (classe 1500+) et les alliages spécialisés comme le Duplex 2205 ou l'Inconel augmenteront considérablement le coût unitaire par rapport à l'acier au carbone standard.
7. Une bride à recouvrement est-elle la même chose qu'une bride lâche ?
Oui, une bride à recouvrement est souvent appelée bride lâche car elle fonctionne en tandem avec une extrémité tronquée.
8. Comment puis-je choisir entre une bride à face surélevée (RF) et une bride à face plate (FF) ?
La face surélevée (RF) est la plus courante pour les brides en acier, concentrant la pression sur une zone de joint plus petite pour une étanchéité plus serrée. Cependant, vous devez utiliser une face plate (FF) lors du boulonnage sur des équipements en fonte (comme des pompes ou des vannes).
9. Quelles sont les causes courantes de défaillance des brides industrielles ?
La défaillance des brides est généralement causée par une tension inappropriée des boulons, une dégradation du joint ou une fissuration par corrosion sous contrainte (SCC).
10. Quelle est la différence entre le store de lunettes et l'espaceur annulaire ?
Un store de lunettes est un dispositif de sécurité en forme de lunettes, composé d'une plaque solide (store) et d'un anneau creux (entretoise). Il permet de confirmer visuellement si une ligne est « ouverte » ou « fermée ». Un seul anneau d'espacement est utilisé uniquement lorsque la ligne est ouverte en permanence, mais peut nécessiter une isolation temporaire pendant la maintenance.
